功能亮点

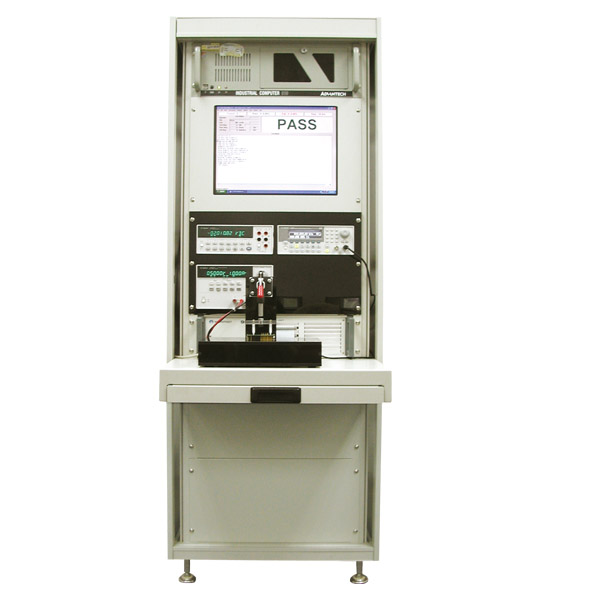

泛用型测试系统 PT-960
‒提供强大统计报表功能
‒表列式程式编辑环境
‒完全可程式化连续测试
‒模组化设计可轻易升级
‒标准 IEEE-488.2 GPIB 介面
‒提供 17" LED 萤幕显示
‒提供多种扩充卡满足各种需求
‒提供多种介面，可做各种不同之应用
-电脑化控制与分析简易编辑环境，易学习
测试项目 | ||
进阶功能 | 统计分析与报表 | 不良分析 |
自动模拟测试 | 连续测试记忆管理 | |
基本准确度 | 视量测单元而定 | |
量测电路模式 | 视量测单元而定 | |
选购量测单元 | 功率分析仪 | 示波器 |
交流电源 | 频谱分析仪 | |
直流电流负载 | 网络分析仪 | |
精密电表 | ||
控制平台/系统 | PⅢ/1G 以上(含)工业计算机 | |
Microsoft Win98(此系统不再更新)或WinXp操作系统 | ||
德国Schuh PT-960F系统 | ||
显示/声响装置 | Pass/Fail画面显示/计算机声响 | |
量测接点 | 视需要订制(可搭配治具) | |
控制/编辑单元 | 标准键盘 | 脚踏开关 |
界面 | RS-232通信端口 | 打印机端口 |
GPIB端口 | ||
电源供应 | 110/230 Vac、可切换式电压输入±10% | |
扩充控制卡(选购 ) | 50/60Hz | |
继电器卡 (Relay Card) | 输出组数：16 | 输出型态：N.O. |
继电器种类：SPDT | 接触率：125Vac/1A或 30Vdc/2A | |
高功率继电器卡 (Power Relay Card) | 输出组数：8 | |
继电器种类：SPDT | ||
输出型态：N.O./N.C. | ||
接触率：250Vac/5A 或30Vdc/5A | ||
多任务卡(Multiplexer Card) | 0 -2Vpp | 824 继电器 |
电源卡 (Power Card) | 接触率：125Vac/1A 或30Vdc/2A | |
输出电压：2 -20Vdc, 定电压 | ||
电流限制：1.5A | ||
输出组数：3 | ||
配件 | 脚踏开关 | 电源线 |
键盘 | 使用手册 | |
温湿度 | 摄氏 15℃- 35℃ | 相对湿度 RH ≤ 75% |
客制化尺寸及体重视配备与需求而定 | ||
ATE 960依照客户需求定制测试项目 |

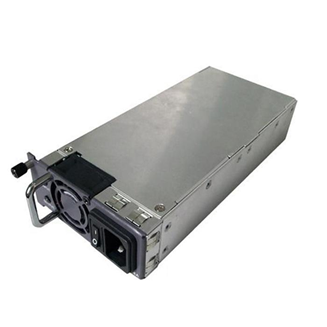

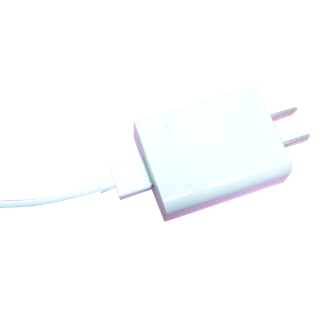

‒汽车仪表板 ‒电源板 ‒充电器 ‒不断电系统UPS ‒电子安定器 ‒马达变频器控制板 |
负载测量模式
CC Mode定电流负载 | |
测试电压源 一个负载电流值 |  |
CR Mode 定电阻负载 | |
测试电流源/电压源 一个负载的电阻值 (如关机测试/过电流测试) |  |
CV Mode 定电压负载 | |
测试电流源 一个负载的电压值 (评估模拟充电电池端的电 压) |  |
标准配件 |
-电源线 -PT960F测试编辑软体 -使用手册 |
选购配件 |
-视实际需求而定 |
