功能亮点

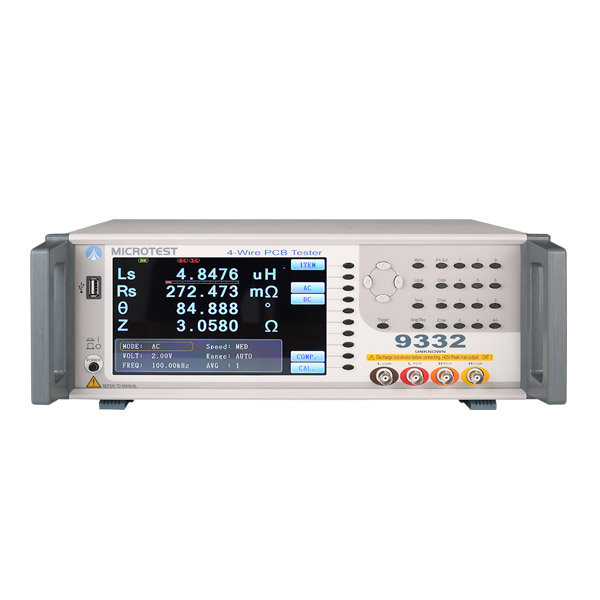

多通道线圈阻抗测试仪 9332
‒0.1% 基本精确度
‒测试频率200kHz (9332)
‒测试频率1MHz (9332-1)
‒采用四线式多通道 LCR 量测技术
‒选购电脑连线软体，追溯存储测试数据
‒支持 LAN 通讯界面和 USB 存取资料功能
‒内建断线检知功能，可检测量测回路是否正常
‒独创治具归零功能，降低测频率对治具产生的误差
一次至多测试 32 组电感阻抗(Ls/ACR/DCR/Q)，大幅提升产线效率
型号 | 9332 | |||
通道数 | 64 (至多可测32组线圈) | |||
量测频率 | 10Hz-200kHz (9332) 10Hz-1MHz (9332-1) | |||
量测参数 | |Z|(阻抗)、θ(相位角)、R(串并联电阻)、L(电感)、 D(损耗因数)、Q(品质因数)、DCR(直流电阻) 、C(电容) | |||
参数显示范围 与 精准度 |
项目 |
范围 | 基本精准度 (AC参数为1KHz) |
速度 |
L | 0.1nH-9999.99H | 0.1% | 25ms | |
C | 0.00001pF-999.99mF | 0.1% | 25ms | |
Q | 0.00001-99999 | 0.0005 | 25ms | |
Z,R | 0.00001Ω-99.9999MΩ | 0.1% | 25ms | |
DCR | 0.1mΩ-99.999 MΩ | 0.1% | 25ms | |
测量频率分辨率 | 五位数 | |||
频率输出精准度 | ±0.01% | |||
输出阻抗 | 100Ω | |||
AC测试信号位准 | 10mV-2Vrms | |||
等效电路 | 串联、并联 | |||
运算模式 | 绝对值/百分比 | |||
校正 | 开路、短路 | |||
内建储存 | 128组测试档案 | |||
USB Host 储存 | 存档组数取决于USB容量大小 | |||
触发测试方式 | 自动、手动、外部 | |||
界面 | RS-232、Handler、LAN、USB Host | |||
电源需求 | 电压 98Vac-132Vac 或195Vac-264Vac 频率 47-63Hz | |||
液晶屏幕 | 7吋TFT, 彩色显示(800*480) | |||
操作环境 | 温度：10℃-40℃、湿度：20-90%RH | |||
外观尺寸 (W*H*D) | 344x145x343 mm | |||
重量 | 8.4Kg | |||
液晶屏幕 | 7吋TFT, 彩色显示(800*480) | |||
9332一次可测32组线圈 |
 |

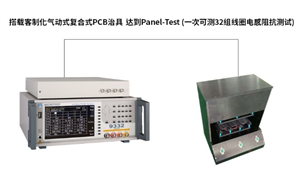

9332 搭载PCB气动复合式治具(客制化)，进行多步编程自动化测试功能 一次可测试32组线圈电感阻抗测试 满足PCB厂惯用Panel-Test(多联板)高产能检测 测试线圈板的项目包含(Ls/Rs/DCR/Q等参数)
|
满足穿戴式设备无线充电测试 |
|
穿戴式电子装置外观尺寸整体趋势走向微型化 设计无线充电的功能时，通常在接收端的感应线圈采用FPC制成 软板材料上的绕组圈数决定了电感量 因铜箔材料与蚀刻制成不良，导致线圈特性被破坏 ‒线圈线径变窄促使阻值提高，感量下降损耗变大 ‒铜箔布线蚀刻不良促使寄生电容变大，影响电感自共振频率偏移 造成发送端与接送端的传输效能变差 |

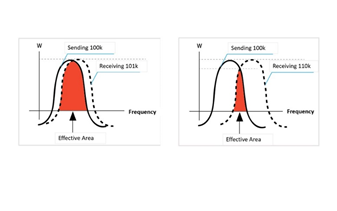

影响无线充电的传输效能的重要关键 |
|
Rx与Tx谐振频率点越靠近，充电效能越好 往往在板厂生产线制程中 铜箔蚀刻不良线圈导线之间的距离变宽，此时铜箔上的寄生电容变大 或是线圈的线径变窄导致阻值变大，这些将造成共振频率偏移，影响充电效能 |

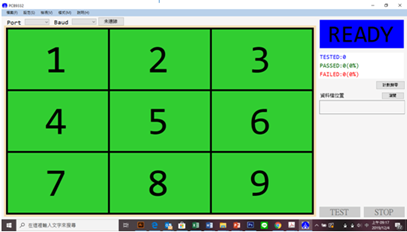

支援Panel-Test排板测试界面，作业员标记不良品更直观 |
|
9332选购PC连线软件可进行排板测试功能 根据每一个Panel上的线圈排板方式显示于测试画面 不良时会以红色标示，方便作业员快速标示不良品 支援存储测试数据 9332选购PC连线软件可进行测试数据存储报表功能(CSV格式) |
9332同时也是进料检验IQC的******神器 |
|

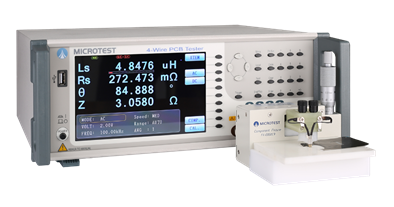

9332除了支援Panel-Test(多联板测试)功能 对于无线充电模组厂进行PCB板厂所交货的线圈板进行入料检验时 可选购电感线圈PCB专用治具FX-000C19，进行单片板检测 |
标准配件 |
-电源线 -使用手册电子档光碟 -F423901 -F9332自动扫描盒 |
选购配件 |
-电脑连线软体 -RS-232 连接线 -Handler Box |
