选型

DCR直流电阻测量规格

型号

通道数

最低

最高

精度

6910

8

0.1mΩ

100kΩ

低阻：0.1mΩ-1Ω ±(0.2%±1mΩ)

高阻：1Ω-100KΩ±0.1%

6913

13

0.1mΩ

100kΩ

低阻：0.1mΩ-1Ω ±(0.2%±1mΩ)

高阻：1Ω-100KΩ±0.1%

6913L

13

0.1mΩ

150Ω

0.1mΩ-200mΩ ±(0.1% ±0.5mΩ)

200mΩ-1Ω ±(0.1% ±2mΩ)

1Ω-150Ω ±0.5%

6917

17

0.1mΩ

100kΩ

低阻：0.1mΩ-1Ω ±(0.2%±1mΩ)

高阻：1Ω-100KΩ±0.1%

型号

6910

6913/6913L

6917

耐压

测试

AC

输出电压

100V-5000V

100V-3000V

100V-3000V

DC

输出电压

100V-6000V

100V-3000V

100V-3000V

绝缘阻抗

输出电压

100V-1000Vdc

AC

漏电流

0.001mA-10mA

DC

漏电流

0.001mA-5mA

绝缘阻抗

范围

1-9999MΩ

电弧侦测

侦测档位从0-9

测试时间

0.1-99.9s 连续可调

稳定精度

±(3% 为设定值+5V)

匝间

短路

测试

脉冲电压

(可程式)

200V-5000V

200V-3000V

脉冲电压

精准度

±2%

波形比对

总面积比对、面积差比对、波形比对、颤抖数、电晕数

LCR

电桥

量测频率

10Hz-200kHz

电感范围

0.1nH-100kH

AC

测试信号位准

10mV至2Vrms (1m Vrms 分辨率)

基本

精确度

±0.1%

频率输出

精准度

±0.01%

测试治具

依测试需求生产制作

指示器

PASS / FAIL 画面显示/ 声响判断

电源需求

电压 90-132Vac 或 198-264Vac

界面

RS-232

内建储存

可重复存100组

启动方式

手动、RS-232

操作环境

温度：10℃-40℃ 湿度：20-90%RH

液晶屏幕显示

7吋TFT, 彩色显示(800*480) (6365)、5.7吋TFT   (320*240)(6910/6913/6917)、4.3吋TFT, 彩色显示(480*272) (7605)

外观尺寸 (W*H*D)

435x145x522mm(6365)、435x190x522mm(6910/6913/6917)、435x145x522mm(7605)

重量

9 kg (6365)、15 Kg (6910/6913/6917) 、14 Kg (7605)

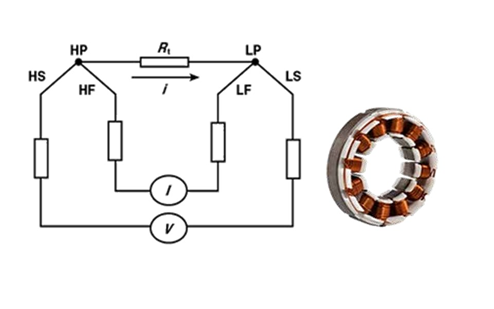

采用四线式量测技术测量DCR

直流电阻不平衡若发生于三相绕线马达， 容易导致马达运转不平衡，必须检测马达线圈的直流电阻

马达线圈加入匝间短路测试的重要性

马达绕组线圈是由很多匝线绕制而成，如果绝缘不好将造成迭加在一起的线圈

发生一部份直接被短路将无法发挥电感作用

磁场就会和之前不同，不对称，也将会对剩余的线圈电流变大

将造成马达在运行中发生振动变大、电流增大、出力相对减小

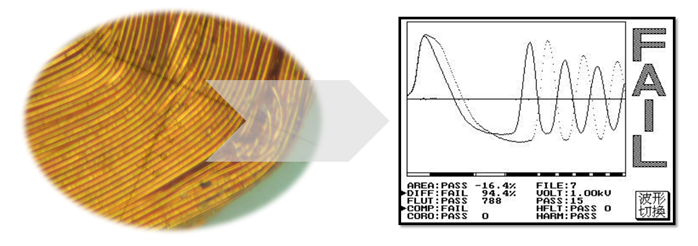

利用『脉冲电压』进行波形分析

仪器输出非破坏性 / 瞬间电压施加于线圈的两端

透过标准线圈与生产出的被测线圈比较两者之间的『波形』

因为匝间不良的线圈其内部阻尼衰减出的振荡波形异于标准线圈的波形，仪器将判定为 FAIL

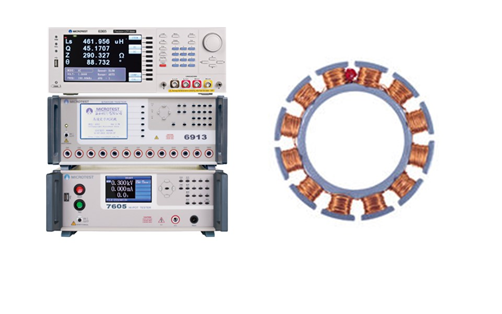

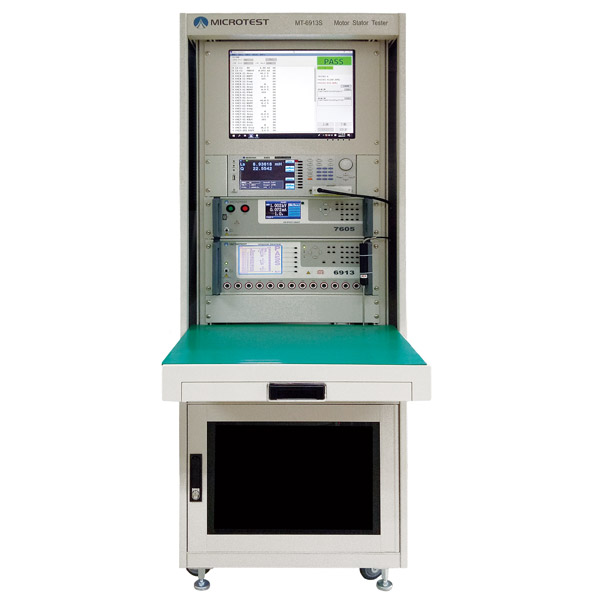

马达定子测试系统一站完成质量检测

安规测试- 绕组线圈对铁芯

‒基本绝缘程

‒强化绝缘程度

‒绕组之绝缘程度

‒整体沿面距离

‒空间距离

寿命性质量检测-线圈漆包线绕组之间

针对线圈自身的质量包含漆包线的耐压性能不佳

长时间运转将造成自体放电导致绝缘材料碳化，最终导致马达无法运转的元凶

‒导电线圈自身品质不良

‒绕组之层间短路不良

‒绕组之跨线短路不良

‒绕组之出脚短路不良

‒漆包线绝缘不良

电感量与直流电阻测试

‒量测感量检查铁芯材质、线圈绕组圈数与制程工艺是否异常

‒采四线式量测直流电阻，举例三相马达线圈最常发生直流电阻超出标准规范值导致运转不平衡

-电源线

-使用手册电子档光盘

-高压线组立

-RCA接头侧温棒

-RS-232连接线

-控制线（25F-25F）

-脚踏开关

-计算机联机软件

-客制化测试治具

-客制化机柜

-LCR Meter6365
