功能亮点
支持20组测试通道
基本测量精度±0.1%
开路/短路校正功能
量测频率 10Hz~200k/500k/1MHz
支持Meter模式(显示4组参数)
极低直流电阻量测 (5265HR ｜1A定电流)
内建DC耐压、绝缘电阻量测 (5265HR)
100mA直流偏流测试 (F5620/ F5620HR)
透过USB可存取配置文件案、存储测试数据/画面
10V~100V 低压高灵敏检测双绕组磁性组件的绝缘质量

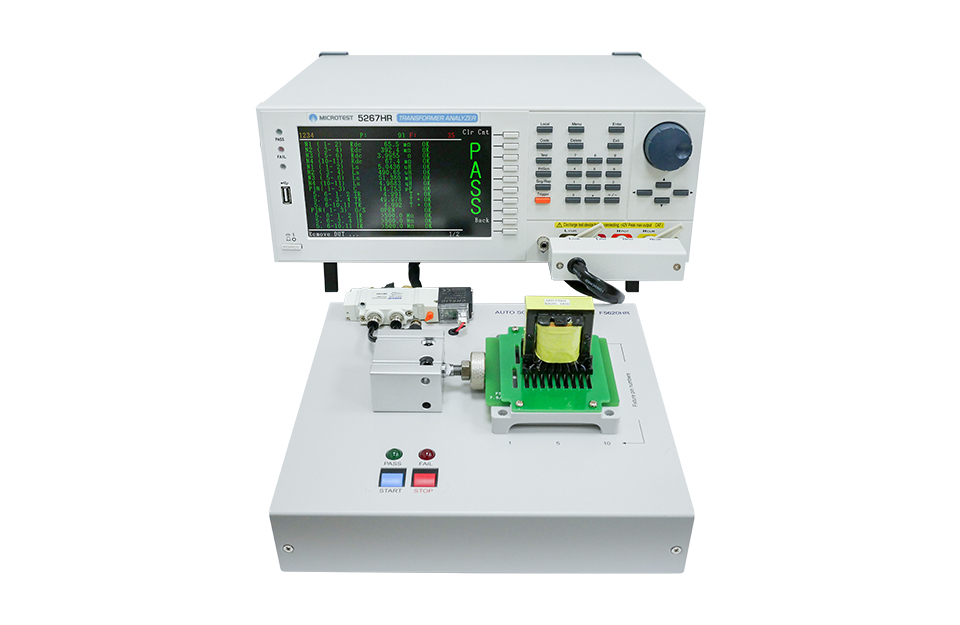

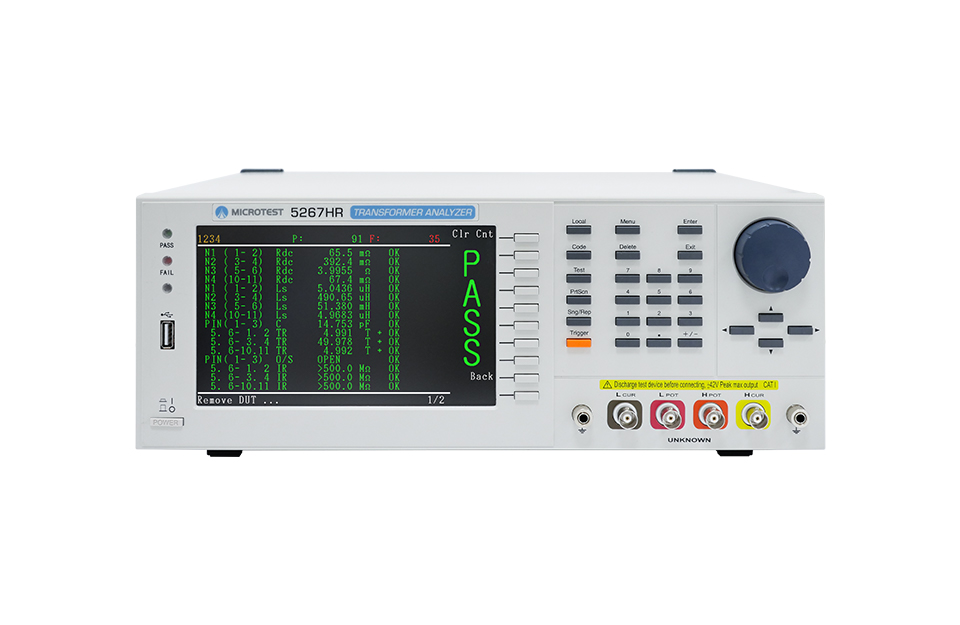

MICROTEST变压器测试仪一机提供变压器产品量测重要参数，包含电感值、漏感值、直流电阻、交流电阻、品质因子、电容值、圈数 比以及检查脚位短路等项目，量测频率200k/500k/1MHz，内建支持 LCR 电表量测模式，搭载F5620HR(P)/ F5620(P)气动式测试治具，提供20组测试通道，可进行100mA直流偏置测试，针对客户的需求提供测试治具客制化服务。
量测规格
系列 | 5260N | ||
型号 | 5265N | 5266N | 5267N |
量测频率 | 10Hz~200kHz | 10Hz~500kHz | 10Hz~1MHz |
测试通道数 | 20 | ||
测量频率分辨率 | 五位数 | ||
AC测试信号位准 | 10mV~2Vrms | ||
圈数比频率 | 50Hz~200kHz | ||
输出阻抗 | 100Ω | ||
LCR Meter 功能 | ● | ||
直流偏置电流治具 | 100mA (F5620) | ||
安规量测 | DC耐压与绝缘量测功能 |
绝缘阻抗测试 | - |
DC输出电压 | - |
DC漏电流 | - |
量测参数 | 电感(Ls)、阻抗(Z)、电容(C)、电抗(X)、电导(G)、电纳(B)、导纳(Y)、交流电阻(Rac)、品质因子(Q)、损耗因子(D)、 相位角(θ)、极低直流电阻、漏感(Lk)、圈数比(Turn Ratio)、平衡(Balance)、短路、DC耐压/漏电流、IR绝缘阻抗 |
参数显示范围与精准度 | ||||
DCR | 系列 | 5260N | ||
显示范围 | 0.1mΩ~99.999MΩ | |||
精准度 | 0.01Ω~ 1Ω ±(1%+0.6mΩ)@ 0.1A (CC Mode) | |||
0.1% (CV Mode) | ||||
速度 | 20ms | |||
L, LK | 精准度 (AC 1kHz) | 0.1% | 速度 | 20ms |
C | 0.1% | 20ms | ||
Q, D | 0.0005 | 20ms | ||
Z, X, R | 0.1% | 20ms | ||
Y | 0.1% | 20ms | ||
θ | 0.03° | 20ms | ||
Turn-Ratio | 0.5% | 50ms | ||
Pin-Short | - | 15ms | ||
一般规格
量测模式 | LCR测试＋变压器测试 |
等效电路 | 串联、并联 |
校正 | 开路、短路 |
内建储存 | 128组测试档案 |
USB Host 储存 | 存盘组数取决于USB容量大小 |
触发测试方式 | 自动、手动、外部 |

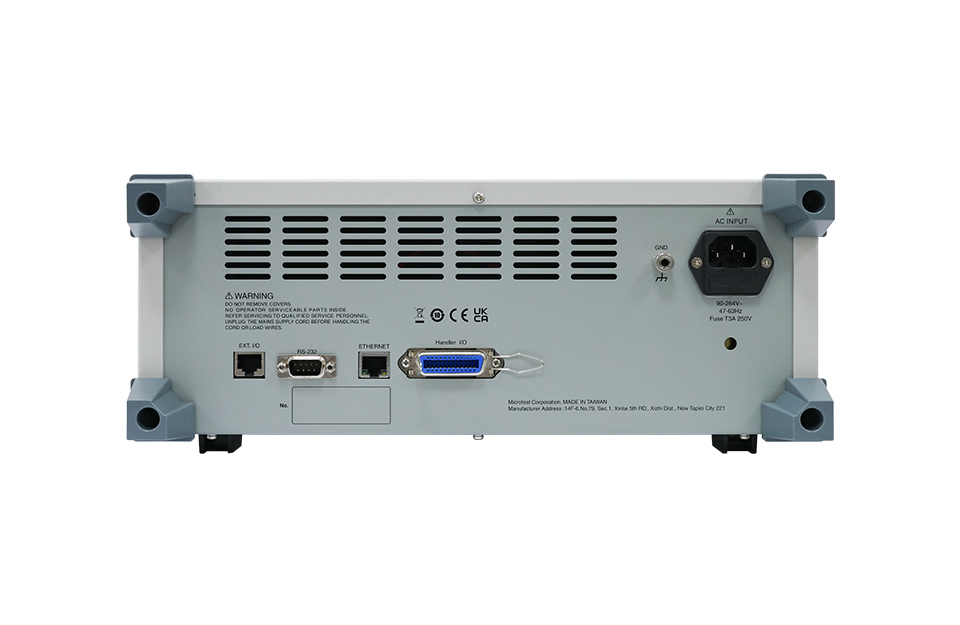

界面 | RS-232、Handler、LAN、USB Host、EXT.I/O |
PC联机软件 | ● |
电源需求 | 电压：90Vac~264Vac 、频率：47~63Hz |
消耗功率 | 70VA |
液晶屏幕 | 7吋TFT，彩色显示(800*480) |
操作环境 | 温度：10℃~40℃、湿度：20~90%RH |
外观尺寸(W*H*D) | 358x148x343mm |
重量 | 4.5Kg |
标准配件
电源线 |
F5620HR(P) 变压器气动测试治具 (20CH) |
变压器治具头 (7.5/5.0-5.0mm) ( F522001 ) |
网络线 (TL-000006) |
选购配件
Handler I/O 控制线 |
PC联机软件 |
变压器手动测试治具 (20CH) F5620HR(M) |
变压器手动测试治具(20CH) (F5620(M) |
变压器治具头(5.0-5.0mm) (F564802) |
凯尔文测试线夹 (长100cm) FX-LR0007 |
凯尔文测试线夹 (长200cm) FX-LR0008 |
RCA接头-脚踏开关 F522010 |
Handler Box (HI-0001) |
RS-232通讯线 (长180cm) (TL-000003) |
