功能亮点
宽量程直流电源 400W
DCS-3100系列
— 输出功率400W
— 电压40V/80V/240V/650V
— 启动电源时，可预设为C.V/ C.C 优先模式
— 具备可程序化时序功能与同步触发
— 内建前端10A输出端子设计，可搭配安全插头
— C.V模式下，内建『内部电阻仿真功能』
— 分泄电路 ON/OFF功能
— 支持VMCB虚拟多通道架构 (最多31台)
— 支持单控并联模式
— 支持2台串联模式 (D型号除外)
— 标配LAN、USB、RS-232C
MICROTEST DCS-3100系列是一款具备宽量程恒压/ 恒流的直流电源，支持功率输出400W/800W/1200W/2000W与0V-650V的电压输出，满足生产线、研发实验室与测试系统整合商需求。DCS-3100系列直流电源全面整合了高稳定性、<1ms 高速动态响应、进阶保护机制与 LIST 可编程输出功能，全系列标配LAN、USB与RS-232C通讯接口，适用于半导体ATE测试平台、 12V/24V/48V电池模拟、电容与二极管IV特性/老化测试、电源模块验证以及车用电子等多元应用测试。
400W选型
功率 | 型号名称 | 电压可变范围 | 电流可变范围 | 输出功率 |
400W | DCS3104A | 0V~40V | 0A~40A | 400W |
DCS3104B | 0V~80V | 0A~20A | ||
DCS3104C | 0V~240V | 0A~5A | ||
DCS3104D | 0V~650V | 0A~1.85A |
量测规格
小型宽量程直流电源 DCS-3100系列 | DCS3104A | DCS3104B | DCS3104C | DCS3104D | |
AC 输入 | |||||
输入额定规格 | 100Vac~240Vac, 50Hz~60Hz, 单相 | ||||
输入电压范围 | 85Vac~265Vac | ||||
输入频率范围 | 47Hz~63Hz | ||||
电流（TYP值）*1 | 100 Vac | 5.6A | |||
200 Vac | 2.8A | ||||
冲击电流 | 25A 以下 | ||||
功率（MAX）*2 | 560VA | ||||
功率因子（TYP值）*1 | 0.99（输入电压100V）／ 0.97（输入电压200V） | ||||
效率（TYP值）*1 | 75% | ||||
持续输出时间*2 | 20ms 以上 | ||||
*1 额定输出电流下的额定输出功率时
*2 100 Vac，额定输出功率时
小型宽量程直流电源 DCS-3100系列 | DCS3104A | DCS3104B | DCS3104C | DCS3104D | |
输出 | |||||
额定 | 输出电压*1 | 40V | 80V | 240V | 650V |
输出电流*1 | 40A | 20A | 5A | 1.85A | |
输出功率 | 400W | ||||
可设定的内部电阻值 (Max.) | 1.000Ω | 4.000Ω | 36.00Ω | 263.5Ω | |
*1 最大输出电压与电流会受到最大输出功率限制
小型宽量程直流电源 DCS-3100系列 | DCS3104A | DCS3104B | DCS3104C | DCS3104D | |
显示功能 | |||||
电压显示 | Max显示值 | 99.99 | 999.9 | ||
显示精度 | ±（0.2% of reading +5digits） | ||||
电流显示 | Max显示值 | 99.99 | 9.999 | ||
显示精度 | ±（0.5% of reading +8digits） | ||||
功率显示 PWR DSPL 指示灯将显示红色 | Max显示值 | 9999 | |||
显示精度 | 显示电流值与电压值的乘积结果 | ||||
宽量程直流电源 400W
DCS-3100系列
支持并联与串联量测模式，实现高电流与高电压输出
并联量测模式
将其中一台电源设备设定为主机，其他同型号电源设为副机(从机)，并透过 主机进行集中控制，实现了高电流输出。
( 单机额定输出电流 × 并联台数)
| 400W / 800W | 最多可并联 3 台（含主机） |
| 1200W/ 2000W | 最多可并联 2 台（含主机） |
在并联运转状态下，各机间的电压与电流输出差异会自动控制在其 「额定值的 ±5% 以内」 | |
串联量测模式
支持最多两台同型号机台的串联连接，在串联模式下，负载端所获得的总电压 为两台电源各自输出电压的总和。
(电压精度依照单机所支持的精度)
| 不支持串联机型 | DCS3104D、DCS3108D、DCS3112D、DCS3120D |

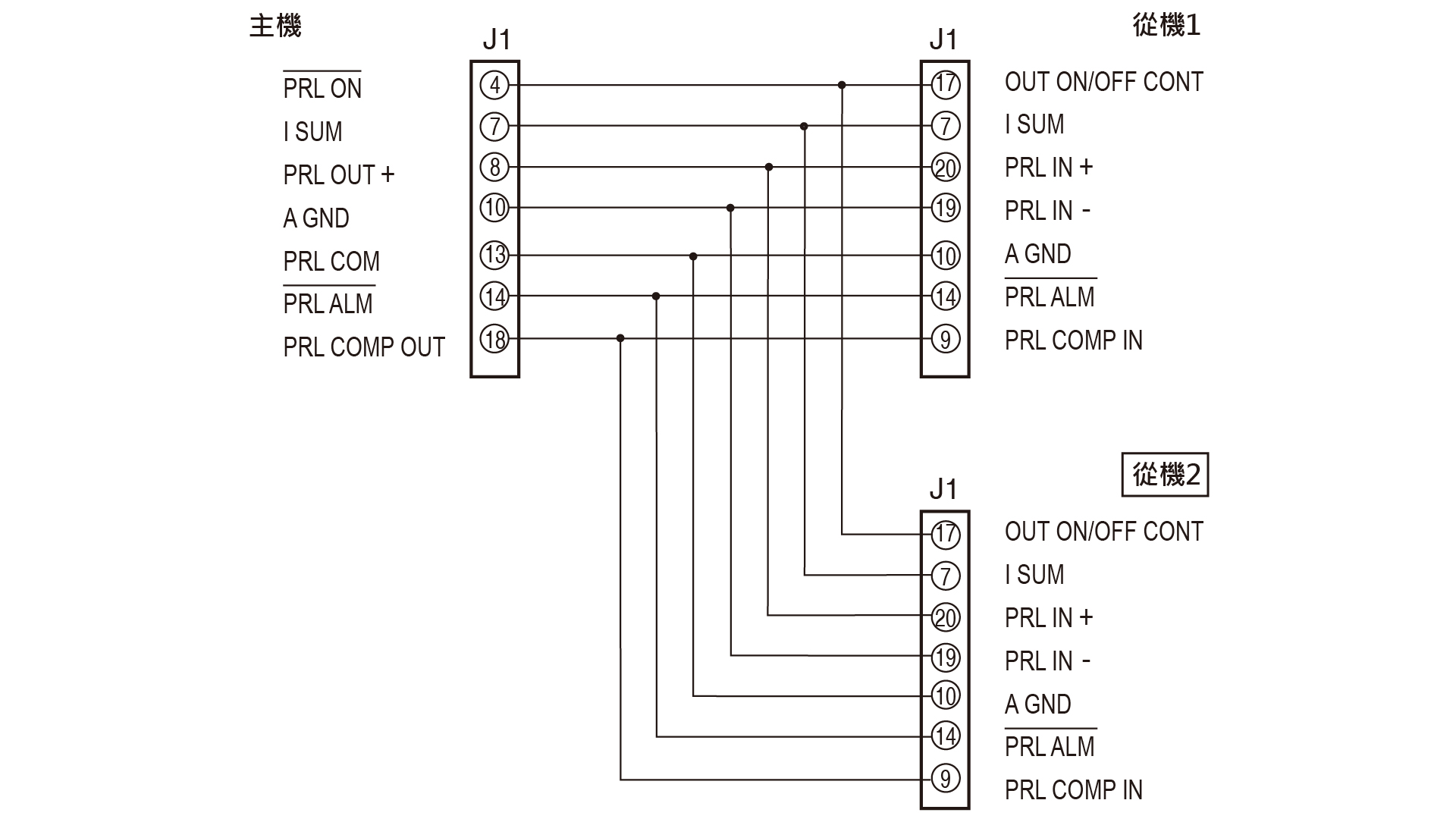

以1台为主机、2台为从机架构为例(选购TL-DS0004并联用通讯线)

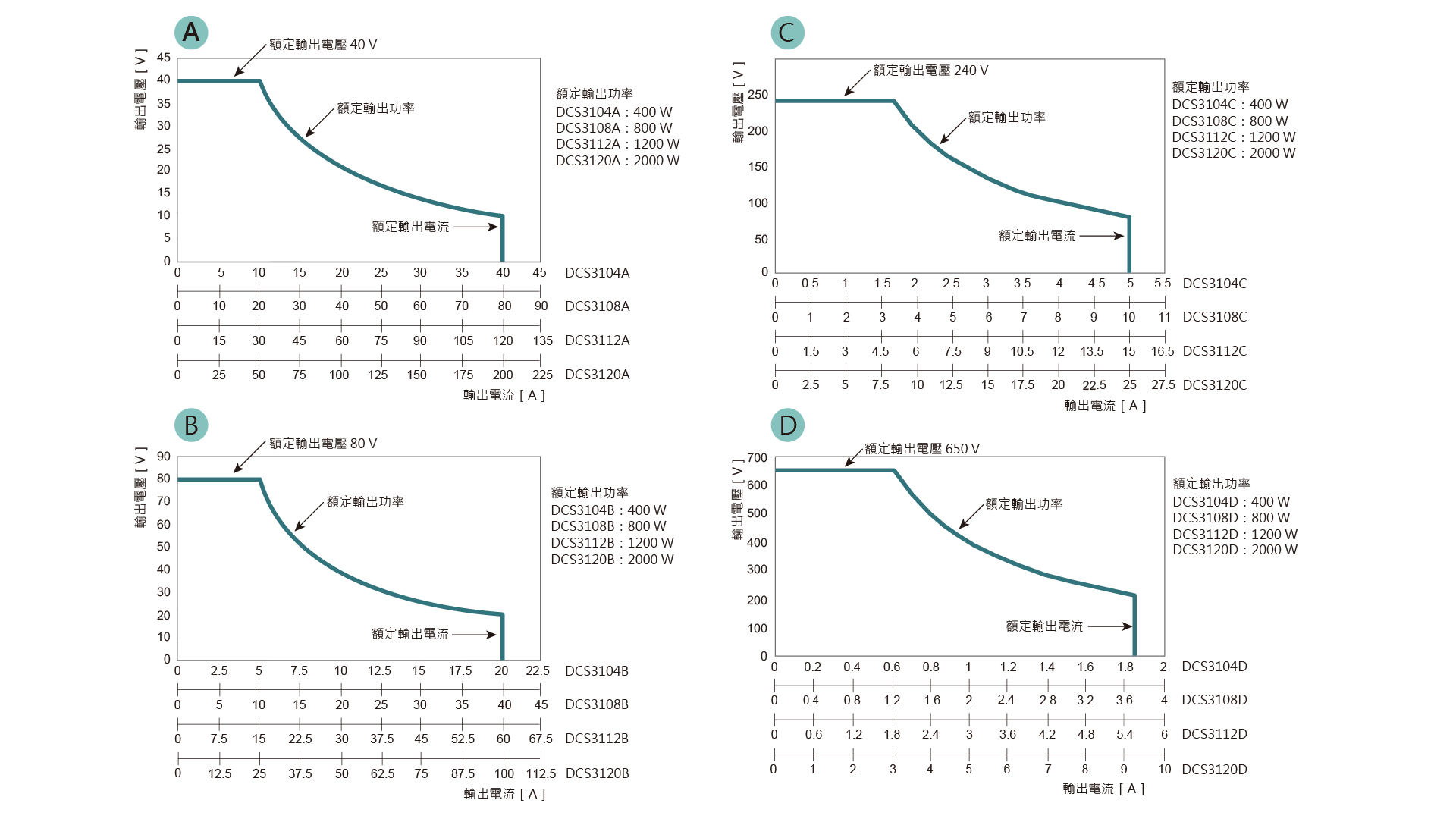

MICROTEST DCS-3100 系列具备极宽的电压与电流设定范围，透过灵活的电压与电流组合配置，可实现约3至4倍倍率的输出能力，经过变化电压与电流的设定比例，自动调整输出。
例如，额定输出功率1200W型号的DCS3112A，可实现高电压低电流(80V/15A)、低电压高电流(20V/60A)无缝切换。

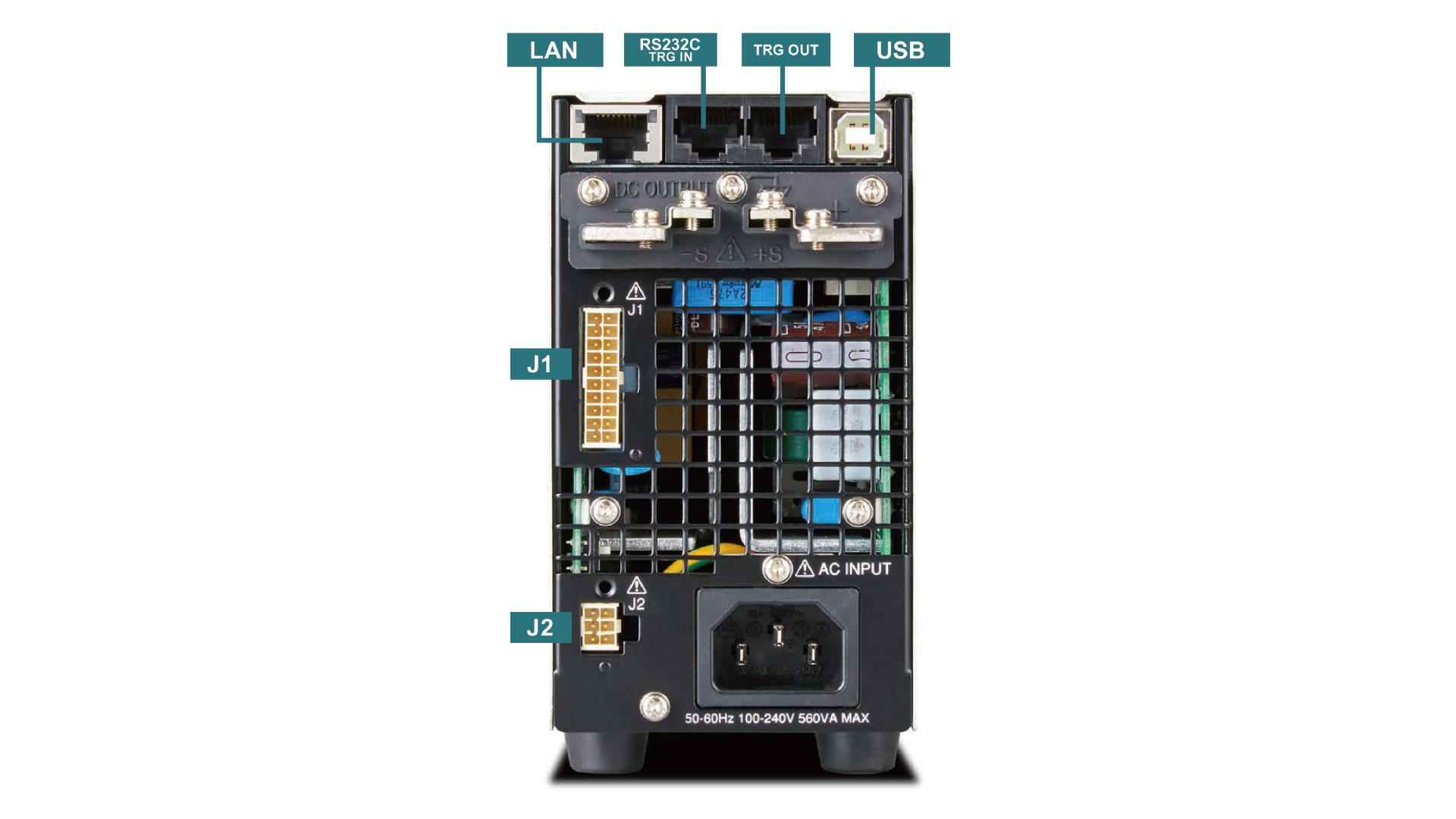

标配LAN、USB、RS-232C
MICROTEST DCS-3100 系列标配LAN、USB、RS-232C通讯界面。
通讯界面可选购之项目
| 通讯接口 | 选购配件 |
| RS-232C | RS-232C 通讯线 (选购 TL-DS0005) |
| J1 介面 (后面板) | 并联用通讯线 (选购 TL-DS0004) |

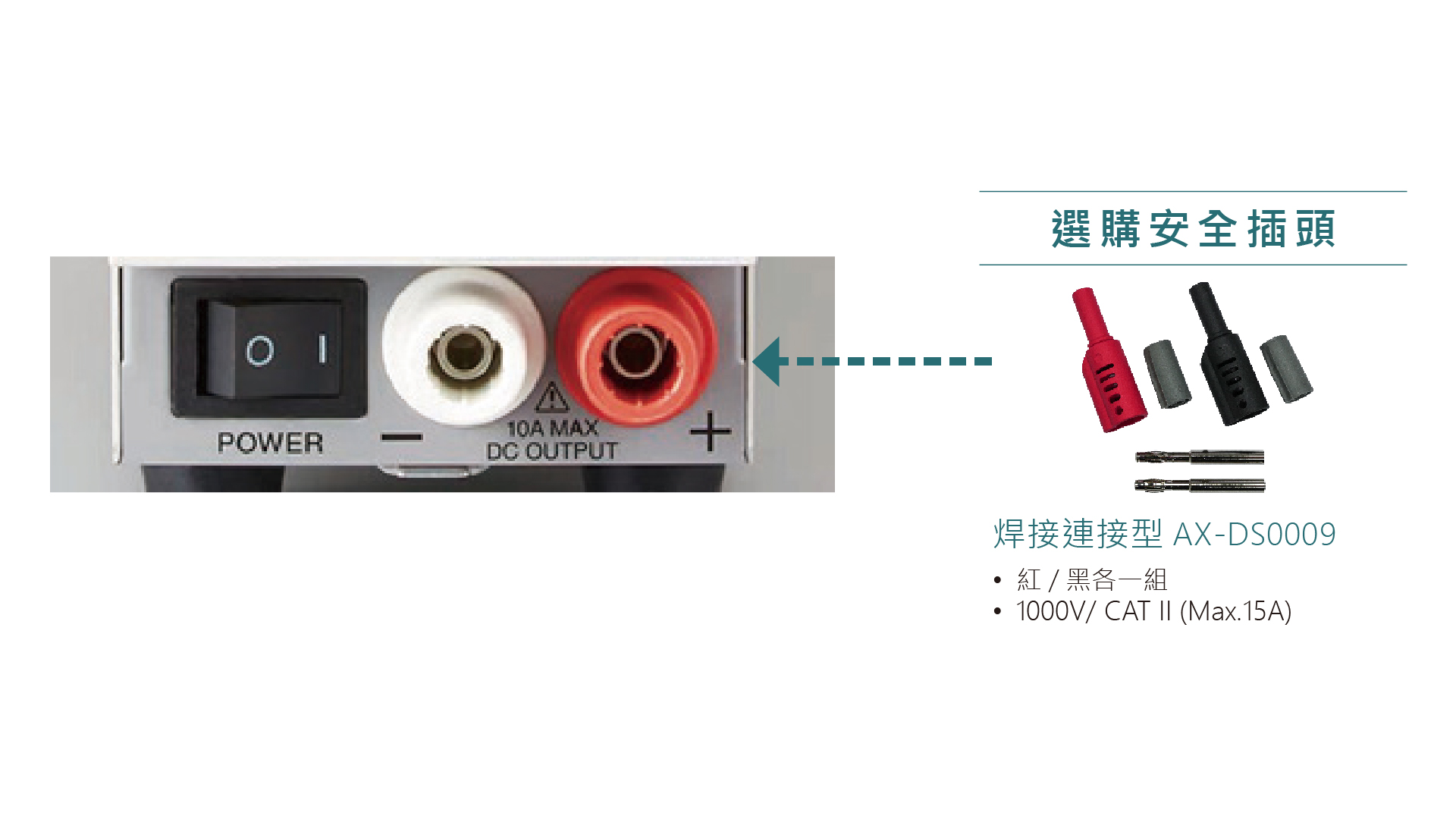

内建前端10A输出端子设计，桌上操作更便利 (符合CAT II Max.15A)
MICROTEST DCS-3100 系列标配设有前面板输出端子，最大支持 10A 输出电流，可选购搭配『安全插头』进行连接，方便工程师直接在机台前方量测，无需装上机架或从后方接线，友好研发/设计时间的频繁操作。

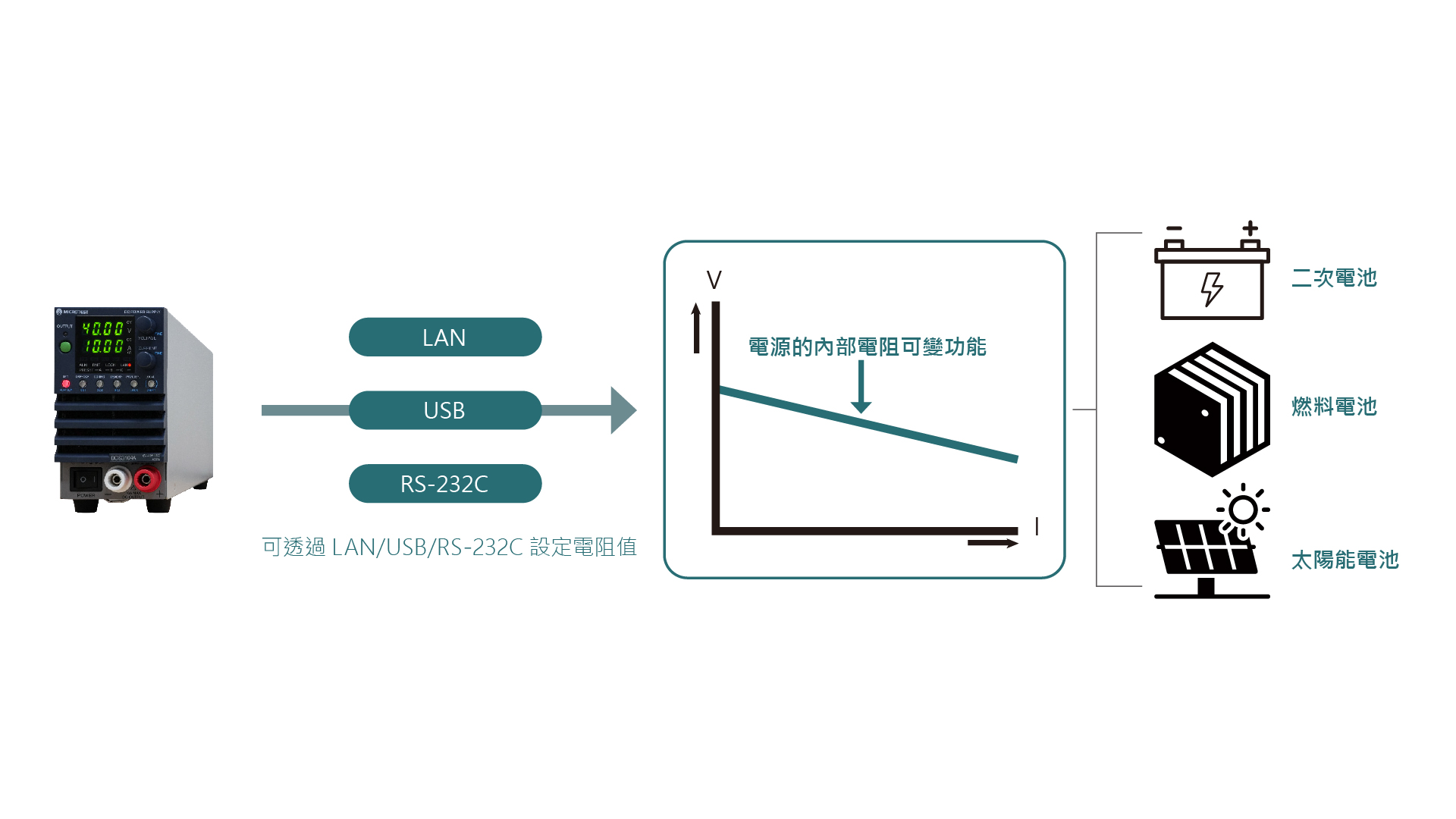

内建『内部电阻仿真功能』，可用于分析电池与太阳能电源的动态内阻特性
MICROTEST DCS-3100系列支持『内部电阻仿真功能』，在C.V模式下，根据相应的输出电流，DC电源将自动根据设定的电阻值降低输出电压，可模拟二次电池、太阳能电池等的内阻特性。

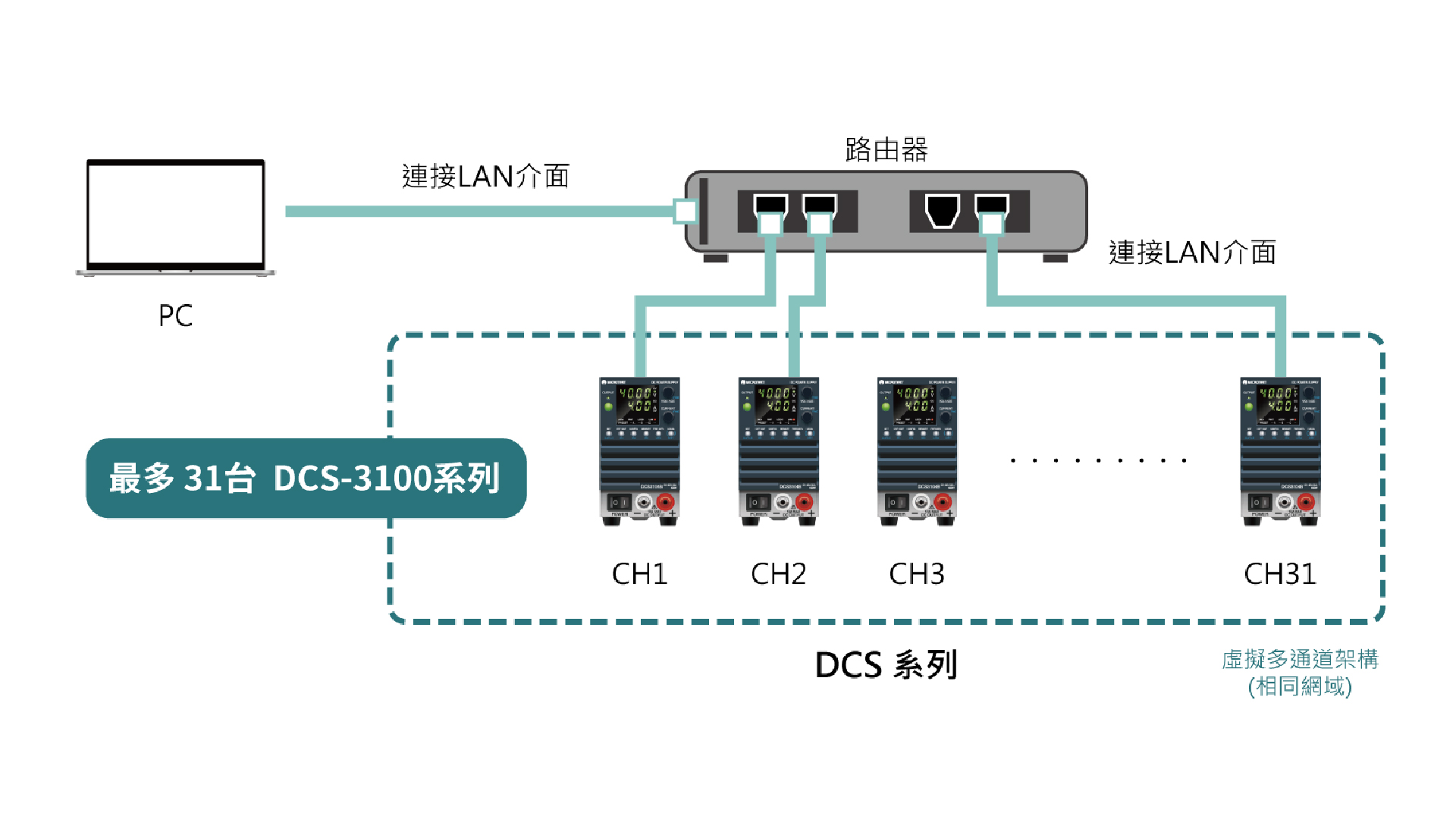

支持VMCB虚拟多通道架构，实现单一PC控制多机
MICROTEST DCS-3100 系列支持VMCB虚拟多信道架构(Virtual Multi Channel Bus)，可透过一台PC控制多台DCS-3100系列电源(最多可控 31 台)，实现虚拟多信道控制、同步启动，提升系统拓展性，便于整合至自动化测试平台、ATE系统，满足MCU、FPGA与汽车ECU上电模拟时，执行多轨电压同时启动的测试需求。

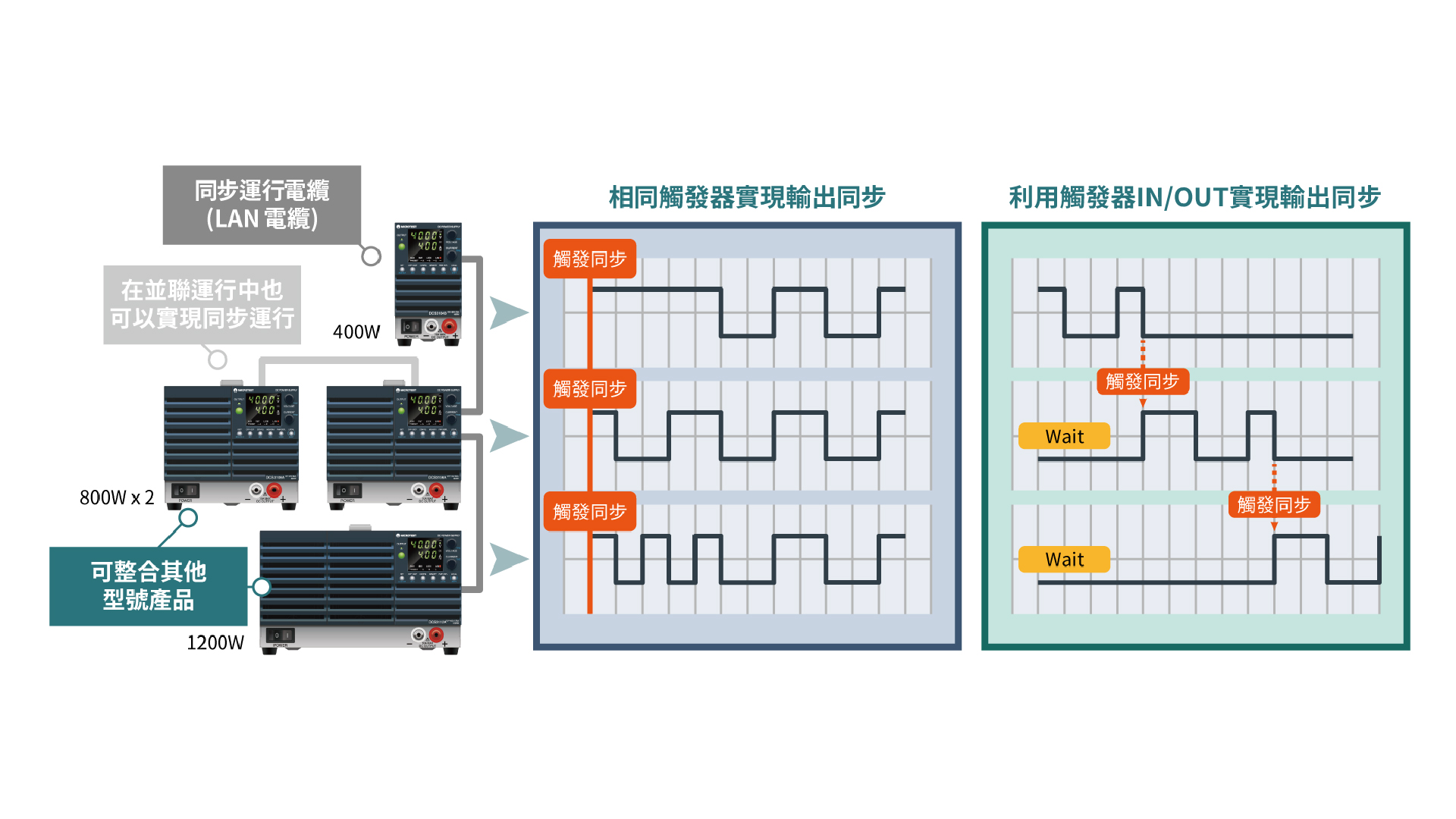

具备可程序化时序功能与同步触发，提升自动化测试效率
MICROTEST DCS-3100系列具备可程序化时序控制与多机同步运行功能，可透过命令默认复杂测试流程，自动执行并储存于机体内，即使无PC 亦可操作。此外，可透过相同触发讯号，以实现多台不同功率级DC Source同时启动并协调运作，达到多通道或多功率输出的同步控制。
完成设定后： 即使无PC下， DCS-3100 系列各种型号 仍可混合连接，在多台并 列输出下可同步运行

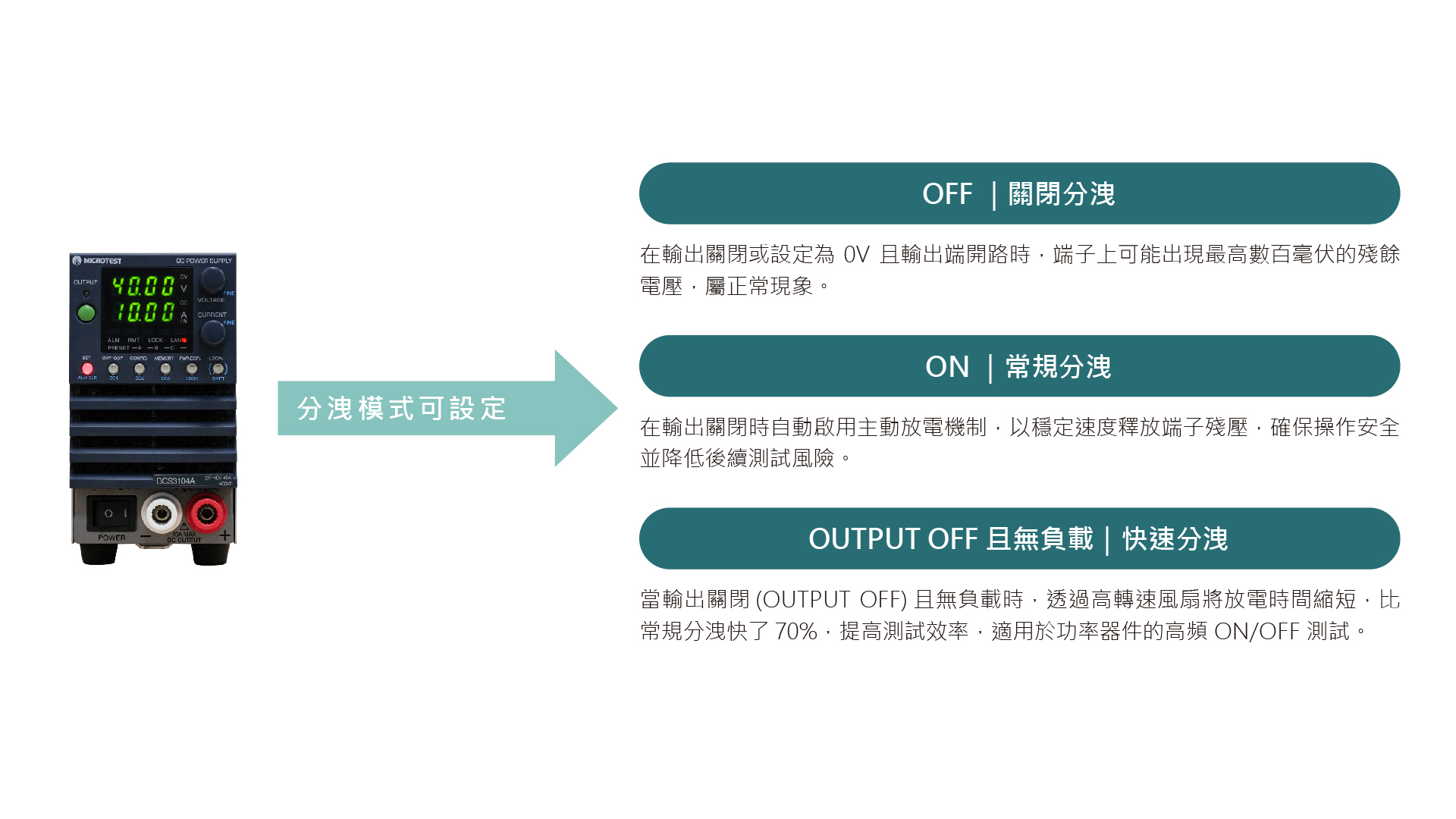

支持分泄电路 ON/OFF功能，精准管理放电行为，无需外接保护组件
MICROTEST DCS-3100 系列内建可切换的分泄电路(Bleeder Circuit ON/OFF)，具备主动放电功能，可在输出关闭时迅速释放内部滤波电容或负载残留电压，加快电压下降速度，提升测试效率，此外，待测物为电池等具备储能特性的组件，可将分泄功能设为 OFF，以避免关机时发生电流回灌，无需额外加装防逆流的二极管组件。
支持三项启动/控制模式，稳定输出无突波
输出模式可设定优先切换C.V/C.C模式
可预先指定输出启动时以恒电压模式或恒电流模式，降低初始突波风险。

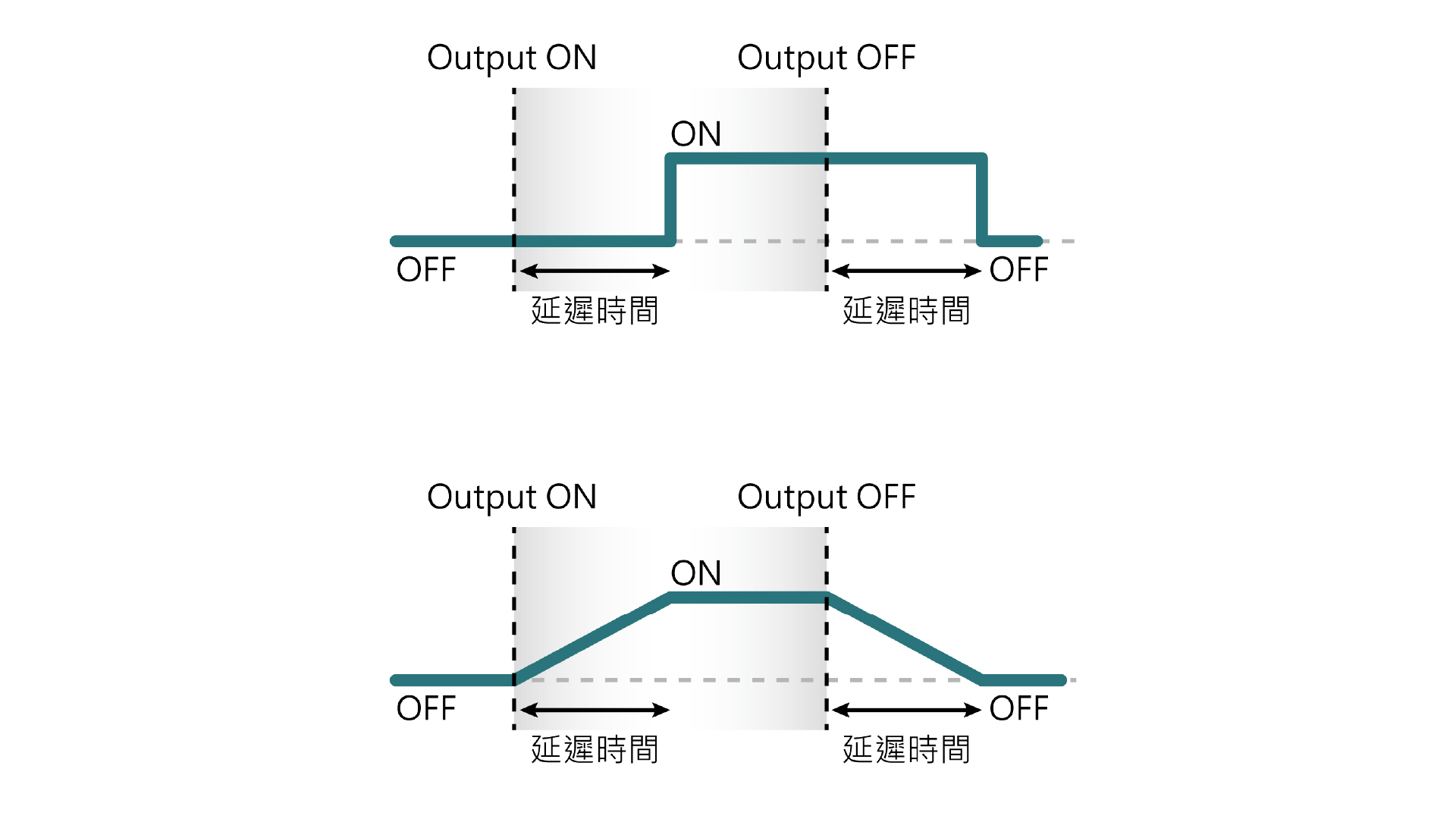

输出延迟设定
可设定按下输出键(OUTPUT)后，延迟启动的时间差，配合负载需求进行准确控制。
软启动／停止（Soft Start / Stop）
可调整输出电流的上升与下降时间，避免因电流变化太快而误启动保护机制。

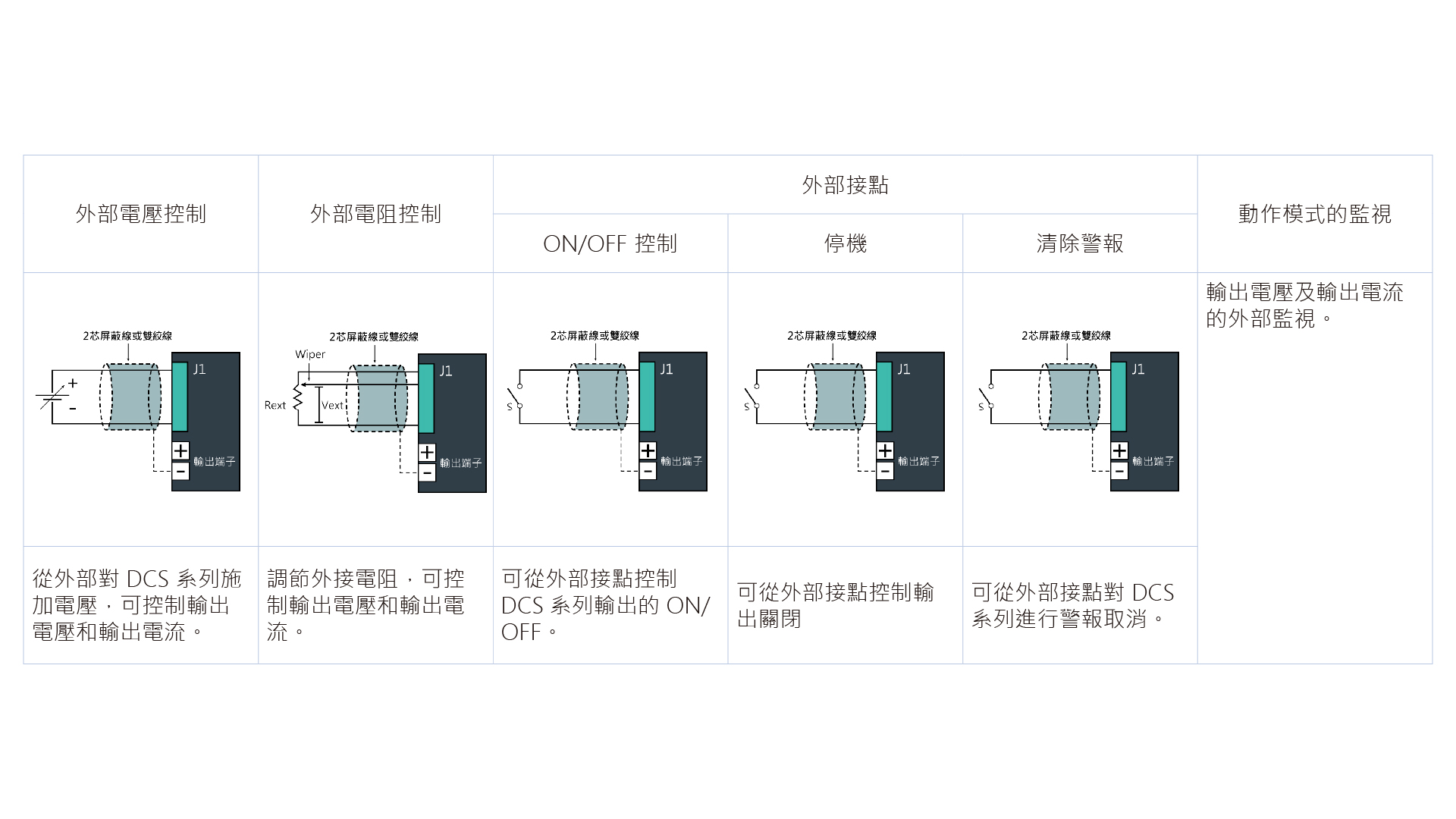

支持外部讯号控制功能
MICROTEST DCS-3100 系列支持外部电压及电阻控制的仿真接口，透过面板后面的J1/J2接口，进行试验电源的外部讯号控制与监控。
标准配件
TL-DS0001 | AC电源线｜400W/800W机型 |
AX-DS0001 | 接地用短路棒 (连接机壳底座) |
AX-DS0002 | 输出端子用M4螺丝 |
AX-DS0003 | 输出端子用M8螺丝｜400W/800W/1200W-电压40V/80V机型 |
AX-DS0004 | 输出端子用M10螺丝｜2000W-电压40V/80V机型 |
AX-DS0005 | 输出端防护盖｜400W/800W/1200W机型 |
AX-DS0006 | 输出端防护盖｜2000W机型 |
AX-DS0007 | 输入端防护盖｜1200W机型 |
AX-DS0008 | 抗干扰用磁芯组｜1200W机型 |
选购配件
TL-DS0002 | AC电源线｜1200W机型 |
TL-DS0003 | AC电源线｜2000W机型 |
TL-DS0004 | 并联用通讯线 |
TL-DS0005 | RS-232C通讯线 (RJ45 8PIN TO D-Sub 9 PIN) |
AX-DS0009 | 安全插头 (焊接连接型) |
